ESPECIFICAÇÕES DO PRODUTO
- Os inversores de frequência permitem o controlo e variação de velocidade de motores trifásicos padrão
- Este modelo de conversor de frequência já tem um filtro RFI incorporado adequado para o mercado CE, para evitar interferências electromagnéticas que possam ocorrer com outros componentes electrónicos.
- O painel frontal incorpora todos os botões necessários para o controlo do motor e um potenciómetro para a regulação da velocidade. Também pode ser controlado a partir de botões de pressão e um potenciómetro externo. O painel frontal (painel de controlo) é amovível, ou seja, pode ser destacado do conversor de frequência, e por meio de um cabo (não incluído no âmbito do fornecimento) pode ser fixado num painel de controlo. O painel de programação está incluído no âmbito da entrega.
- O conversor de frequência inclui a função PLC (PLC), pode utilizar as entradas e saídas do conversor de frequência. Estão disponíveis cartões de entrada e saída de extensão.

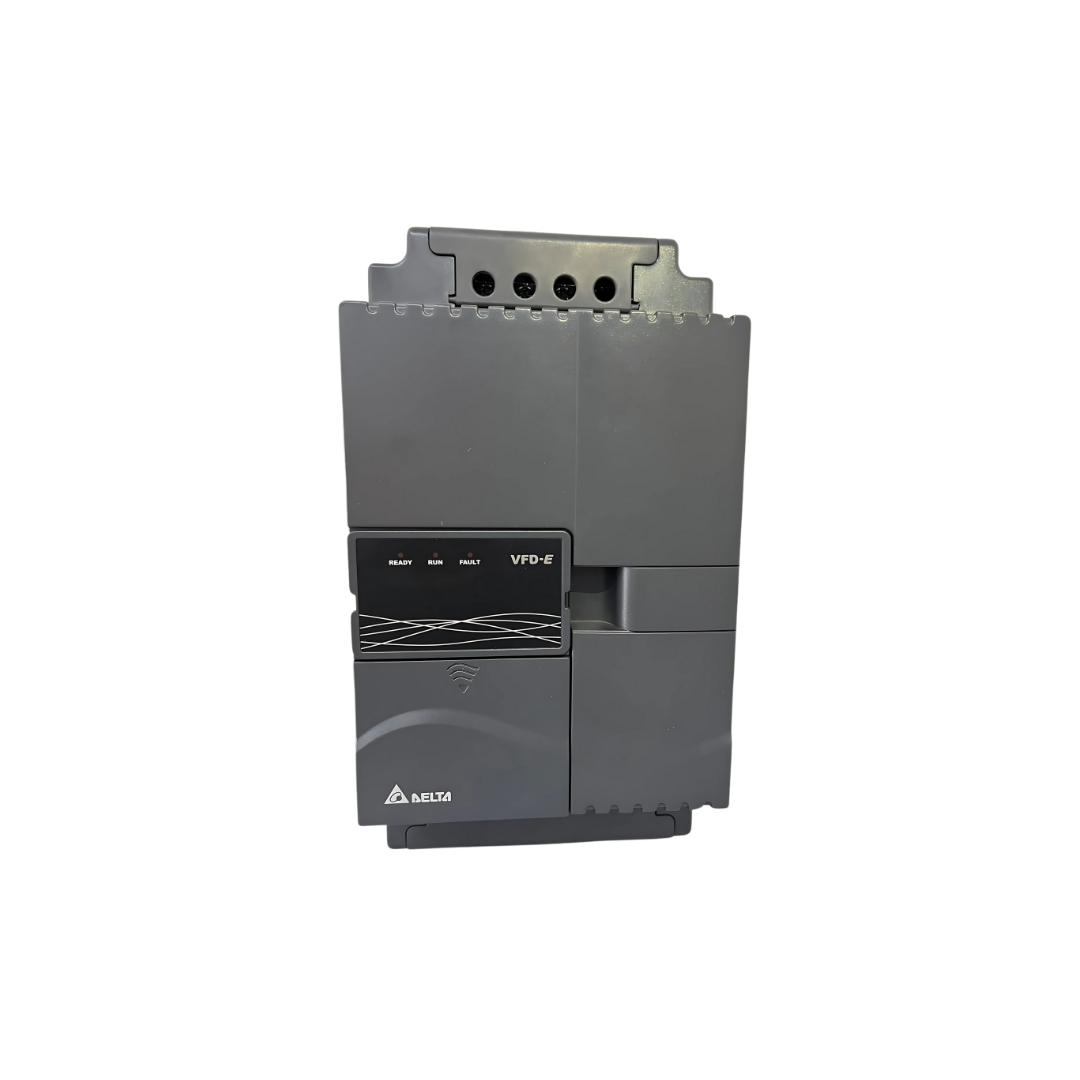

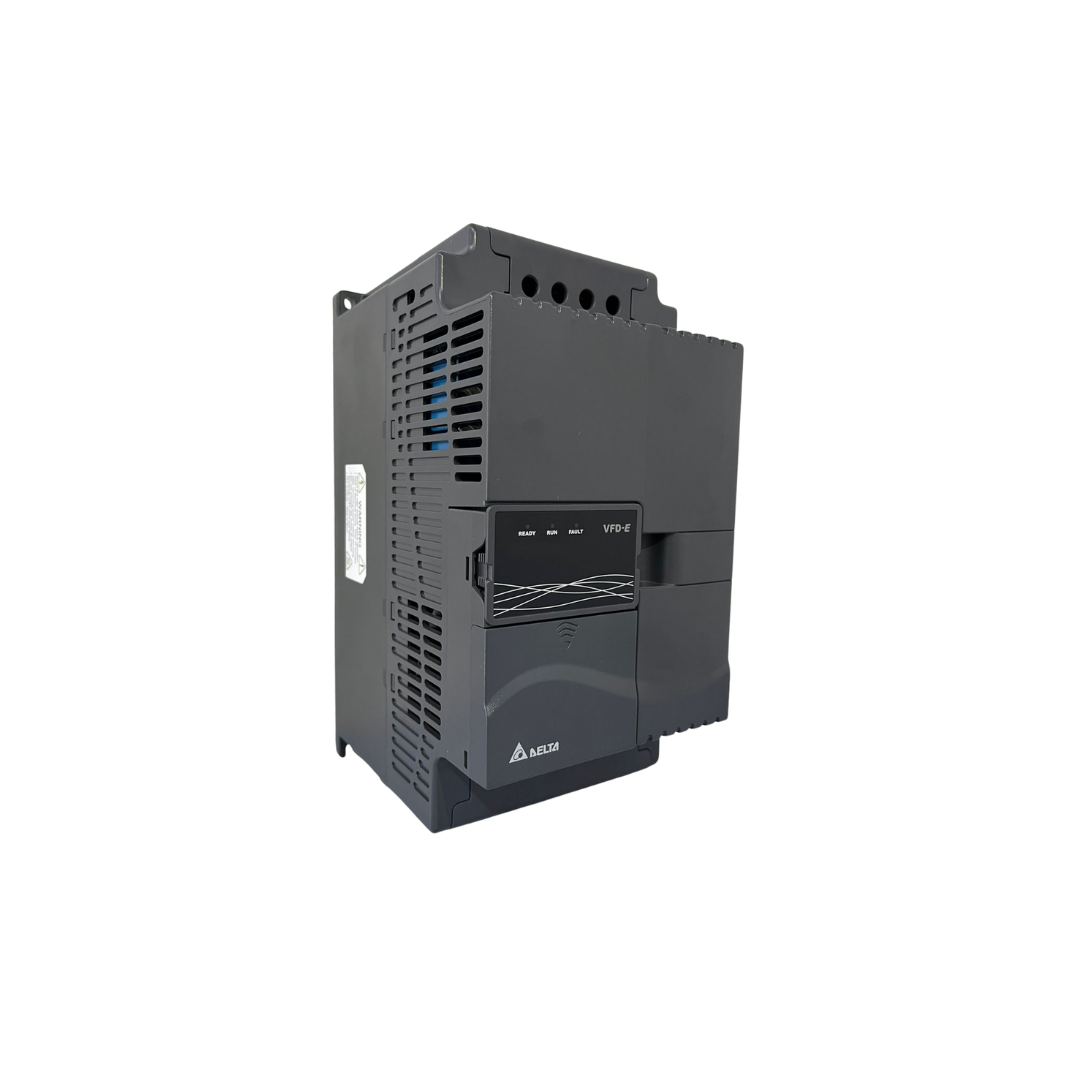

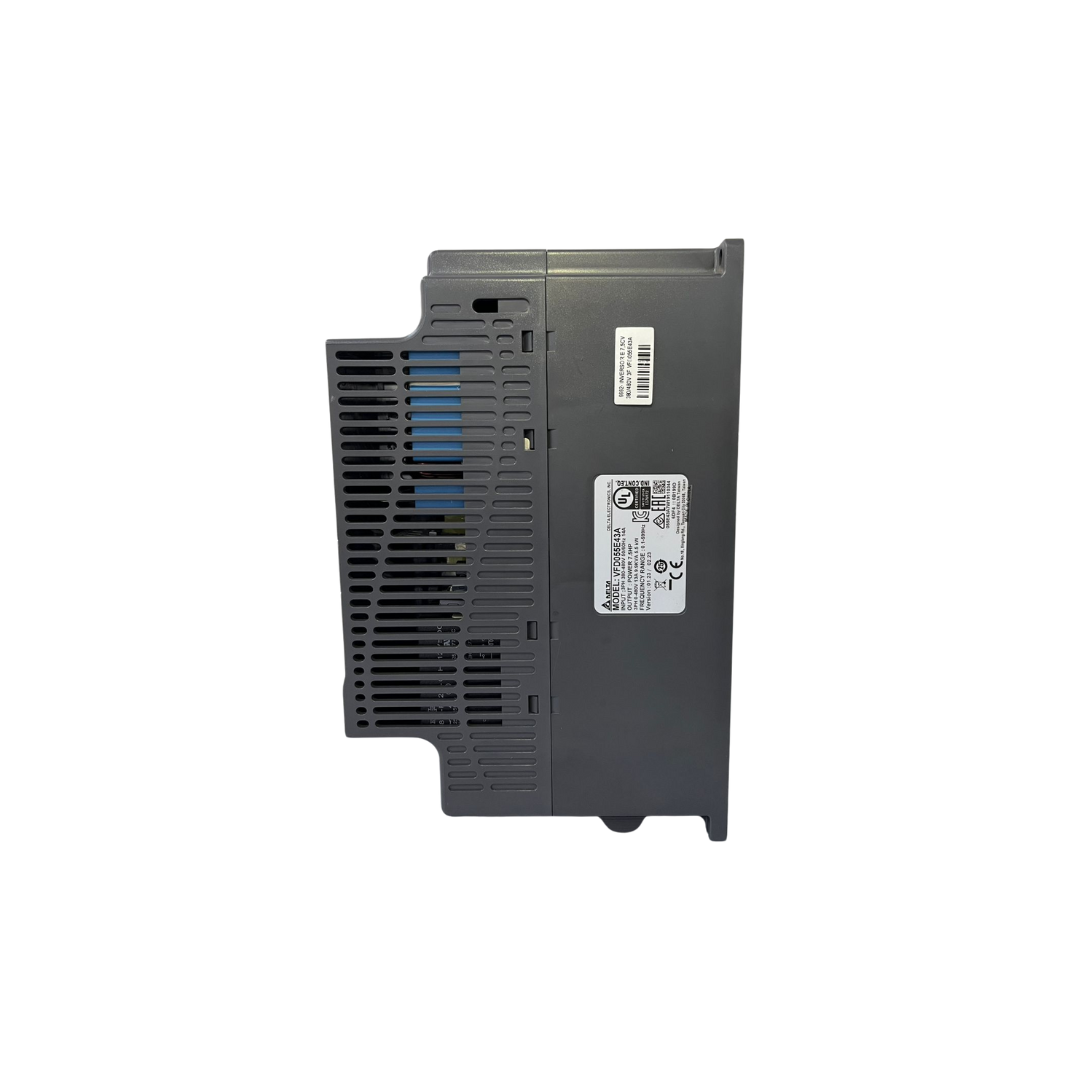

- A série E de conversores de frequência da marca DELTA incorpora:
- Controlo vectorial (sem sensor).
- Potenciómetro.
- 15 velocidades programáveis com activação através de entradas.
- Possibilidade de controlo PID.
- Comunicação RS485.
- Filtro RFI integrado.
- Painel de programação remotamente programável.
- Autómato incorporado.
- Admite o controlo dos cartões de comunicação e das entradas/saídas.
- Módulo de travagem incluído.
Resumo das especificações técnicas:
Fabricante: DELTA.
Tensão/frequência nominal: 380-480Vac +/-10% - 50/60Hz trifásico.
Potência motora máxima (Kw): 5,5.
Potência máxima do motor (hp): 7,5.
Corrente nominal de saída (A): 13.
Frequência nominal (Hz): 1,0 a 600.
Corrente nominal de entrada (A): 14.
Filtro RFI: Incorporado.
Tolerância de frequência +/- 5%.
Sistema de controlo: SPWM (Sinusoidal Pulse Width Modulation. freq.: 1Khz-15Khz. Controlo vectorial de circuito aberto (circuito fechado opcional).
características de torque: Incluindo compensação de torque e compensação de escorregamento, o torque inicial pode ser de 150% a 5Hz.
Capacidade de sobrecarga: 150% da corrente nominal durante 1 minuto.
Travagem por injecção DC: Frequência de arranque 0,1 a 600Hz. Produção 0 a 100% da corrente nominal. Duração: 0 a 60 segundos.
Binário de travagem regenerativo: Aprox. 20% (até 125% com resistência de travagem opcional ou unidade de travagem externa). Módulo de travagem incorporado em equipamento de classe 230V a partir de 1,5 Kw. Módulo de travagem incorporado em equipamento de classe 460V a partir de 2,2 Kw.
Modelo V/F: Modelo V/F ajustável.
Nível de protecção de bloqueio: Ajuste de 20 a 250% da corrente nominal.
Ajuste de frequência: por meio de botões, potenciómetro ou sinais externos.
Sinal de início/paragem: através de botões ou sinais externos.
Sinal de entrada multifunções.
Indicador de saída multifuncional.
Cartões opcionais de entrada e saída de extensão.
CLP integrado.
Protecção: Auto-diagnóstico, sobretensão, sobrecorrente, sobretensão, subtensão, sobrecarga, sobreaquecimento, falha externa, corrente térmica electrónica, fuga de terra, curto-circuito IGBT, PTC.
Arrefecimento: ventilação forçada.
Painel de programação e controlo: destacável da unidade.
Protecção contra o pó: Grau 2.
Dimensões: Altura 260mm x Largura 130mm x Profundidade 169 mm.
